ឡៅតឿក្នុងបន្ទប់ពិសោធន៍-ឡៅតឿព្យាបាលកំដៅដោយឡៅតឿ-ម៉ាស៊ីនបូមធូលី
ការពិពណ៌នា
នៅក្នុងពិភពនៃតម្រូវការនៃវិទ្យាសាស្ត្រសម្ភារៈ លោហធាតុ និងការផលិតបច្ចេកវិទ្យាខ្ពស់ ឡៅតឿមន្ទីរពិសោធន៍ បានក្លាយជាធាតុផ្សំដែលមិនអាចខ្វះបានសម្រាប់ការសម្រេចបាននូវលទ្ធផលប្រកបដោយភាពបរិសុទ្ធ និងប្រសិទ្ធភាពខ្ពស់។ ក៏ត្រូវគេស្គាល់ជា: a ចង្រ្កានកំដៅដោយខ្វះចន្លោះគ្រឿងបរិក្ខារឯកទេសនេះបង្កើតបរិយាកាសសម្ពាធទាបដែលអាចគ្រប់គ្រងបានសម្រាប់ការព្យាបាលកំដៅយ៉ាងជាក់លាក់ ធានាបាននូវលក្ខណៈសម្បត្តិសម្ភារៈដ៏ប្រសើរ និងភាពជឿជាក់នៃដំណើរការដែលមិនអាចផ្គូផ្គងបាន។
តើឡៅតឿមន្ទីរពិសោធន៍គឺជាអ្វី?
ចង្រ្កានបូមធូលីក្នុងមន្ទីរពិសោធន៍គឺជាឡដែលមានសីតុណ្ហភាពខ្ពស់ដែលត្រូវបានរចនាឡើងដើម្បីអនុវត្តដំណើរការព្យាបាលកំដៅដូចជាការបំភាយ ការដុត ការដុតដែក និងការបន្សាបឧស្ម័ននៅក្រោមបរិយាកាសឧស្ម័នដែលខ្វះចន្លោះ ឬអសកម្ម។ តាមរយៈការលុបបំបាត់ឧស្ម័នបរិយាកាសដូចជា អុកស៊ីហ្សែន និងសំណើម ចង្រ្កានបូមធូលីការពារការកត់សុី ការចម្លងរោគ និងប្រតិកម្មគីមីដែលមិនចង់បានអំឡុងពេលដំណើរការកម្ដៅ។
លក្ខណៈពិសេស
- ការការពារអុកស៊ីតកម្ម៖ បរិយាកាសខ្វះចន្លោះការពារគំរូរសើបពីខ្យល់ ធានាបាននូវលទ្ធផលសុទ្ធ គ្មានមេរោគ។
- ជួរសីតុណ្ហភាពធំទូលាយ៖ សីតុណ្ហភាពការងារធម្មតាមានចាប់ពី 800°C ដល់ 2000°C ដោយមានស្ថេរភាព អាចគ្រប់គ្រងកម្មវិធីបាន។
- កម្រិតបូមធូលីចុងក្រោយ៖ ម៉ូដែលទំនើបបំផុតឈានដល់ការបូមធូលីទាបរហូតដល់ 7 × 10⁻³ Pa ដែលសមរម្យសម្រាប់សូម្បីតែដំណើរការដែលត្រូវការបំផុត។
- ឯកសណ្ឋានសីតុណ្ហភាពខ្ពស់៖ ជាមួយនឹងភាពស្មើគ្នាដូចជា ± 5°C ចង្រ្កានទាំងនេះផ្តល់នូវលទ្ធផលស្រប និងអាចផលិតឡើងវិញបាននៅទូទាំងអង្គជំនុំជម្រះទាំងមូល។
- ការគ្រប់គ្រងងាយស្រួលប្រើ៖ ប្រព័ន្ធ PLC កម្រិតខ្ពស់ និងចំណុចប្រទាក់អេក្រង់ប៉ះផ្តល់នូវភាពជាក់លាក់ ស្វ័យប្រវត្តិកម្ម និងការកត់ត្រាទិន្នន័យសម្រាប់ការបង្កើនប្រសិទ្ធភាពដំណើរការ។
កម្មវិធីទូទៅនៃឡចំហាយព្យាបាលកំដៅដោយសុញ្ញកាស
ចង្រ្កានបូមធូលីក្នុងបន្ទប់ពិសោធន៍មានសារៈសំខាន់នៅទូទាំងឧស្សាហកម្ម និងវិស័យស្រាវជ្រាវជាច្រើន។ កម្មវិធីសំខាន់ៗរួមមាន:
1. ការព្យាបាលកំដៅនៃលោហធាតុនិងលោហធាតុ
ដំណើរការដូចជា annealing, tempering, and stress relieving អាចត្រូវបានអនុវត្តដោយគ្មានហានិភ័យនៃមាត្រដ្ឋានអុកស៊ីដ ឬការចម្លងរោគខាងក្នុង ជាពិសេសមានសារៈសំខាន់សម្រាប់សមាសធាតុអវកាស និងយ៉ាន់ស្ព័រពិសេស។
2. Sintering នៃសម្ភារៈកម្រិតខ្ពស់
ចង្រ្កានទាំងនេះគឺល្អសម្រាប់ដុតវត្ថុធាតុម៉ាញ៉េទិច ផលិតផលលោហធាតុម្សៅ សេរ៉ាមិច និងសមាសធាតុ។ ម៉ាស៊ីនបូមធូលី ឬបរិយាកាសអសកម្មធានាបាននូវដង់ស៊ីតេខ្ពស់ និងភាពបរិសុទ្ធល្អលើសគេ ដែលមានសារៈសំខាន់សម្រាប់គ្រឿងអេឡិចត្រូនិចទំនើបៗ និងកម្មវិធីម៉ាញេទិក។
3. ដំណើរការកំដៅនៃសម្ភារៈមេដែក
ការព្យាបាលកំដៅដោយម៉ាស៊ីនបូមធូលីគឺមានសារៈសំខាន់សម្រាប់សម្ភារៈដូចជា NdFeB និង SmCo magnets ដែលការគ្រប់គ្រងយ៉ាងតឹងរឹងនៃបរិយាកាស និងសីតុណ្ហភាពប៉ះពាល់យ៉ាងខ្លាំងដល់លក្ខណៈសម្បត្តិម៉ាញេទិក និងអាយុកាលសេវាកម្ម។
4. Brazing និង Bonding
ការភ្ជាប់ផ្នែកស្មុគ្រស្មាញ និងរសើប ដូចជាឧបករណ៍ដែលប្រើក្នុងឧបករណ៍វេជ្ជសាស្ត្រ ឬប្រព័ន្ធបូមធូលីខ្ពស់ តម្រូវឱ្យមានការភ្ជាប់ដោយគ្មានអុកស៊ីដ និងសុចរិតភាពខ្ពស់ ដែលអាចសម្រេចបានតែនៅក្នុងឡដែលបូមធូលីប៉ុណ្ណោះ។
5. ការបោសសំអាត និងការបន្សុត
ម៉ាស៊ីនបូមធូលី និងសីតុណ្ហភាពខ្ពស់រួមបញ្ចូលគ្នាដើម្បីយកឧស្ម័នដែលនៅសេសសល់ សំណើម និងសារធាតុកខ្វក់ដែលងាយនឹងបង្កជាហេតុចេញពីលោហធាតុ សេរ៉ាមិច និងសម្ភារៈមុខងារ ដែលមានសារៈសំខាន់សម្រាប់កម្មវិធី semiconductor និងភាពបរិសុទ្ធខ្ពស់។
បន្ទប់ពិសោធន៍សីតុណ្ហភាពខ្ពស់ 2200 ℃ អតិបរមា។ កំដៅ Vacuum Treatment ខ្ពស់។ នេះ ឡចំហាយសីតុណ្ហភាពខ្ពស់។ គឺសន្សំសំចៃ។ អតិបរមា។ ទំនេរ 7×10-4Pa ។ ឯកសណ្ឋានដ៏ល្អឥតខ្ចោះ ការគ្រប់គ្រងច្បាស់លាស់សម្រាប់ការបូមធូលី ការប្រេះស្រាំ ការស្រោប កំដៅ និងការឡើងរឹង។ល។ វាត្រូវបានប្រើសម្រាប់សម្ភារៈសេរ៉ាមិច សមាសធាតុសេរ៉ាមិច-លោហធាតុ លោហធាតុ refractory និងសម្ភារៈយ៉ាន់ស្ព័រ ក៏ដូចជាការបូមធូលីនៃឧបករណ៍យ៉ាន់ស្ព័រ និងសម្ភារៈរឹង។ |
កម្មវិធីម៉ាស៊ីនបូមធូលីសីតុណ្ហភាពខ្ពស់៖ · ការព្យាបាលកំដៅដោយបូមធូលី - ការឡើងរឹង ការធ្វើឱ្យក្តៅ និងការបន្ទោរបង់ · ម៉ាស៊ីនបូមធូលី · Sintering · ការបោសសំអាត គុណសម្បត្តិនៃឡចំហាយសីតុណ្ហភាពខ្ពស់៖ · គ្មានអុកស៊ីតកម្ម ឬប្រែពណ៌លើផ្ទៃ · ការបង្ខូចទ្រង់ទ្រាយតិចតួចបំផុត។ · Flux free brazing · គុណភាពដដែលៗ · ស្អាត សុវត្ថិភាព ស្ងាត់ និងមានប្រសិទ្ធភាព ទាំងអស់របស់យើង ចង្រ្កានបូមធូលី អាចប្រើជាមួយឧស្ម័នអសកម្ម ឬឧស្ម័នប្រតិកម្ម។ ផលិតផលភាគច្រើននៅក្នុងជួរចង្រ្កានបូមធូលីរបស់យើងគឺអាចរកបានជាមួយនឹងជាតិសរសៃសេរ៉ាមិច ម៉ូលីបដិនម ឬអ៊ីសូឡង់ក្រាហ្វីត។ តាមសំណើ ចង្រ្កានដែលមានអង្គជំនុំជម្រះអ៊ីសូឡង់ក្រាហ្វីតអាចត្រូវបានកំណត់រចនាសម្ព័ន្ធដើម្បីដំណើរការដោយសុវត្ថិភាពនៅសីតុណ្ហភាពរហូតដល់ 2200 អង្សាសេ។ 3 ប្រភេទ Furnace Chamber សម្រាប់ជម្រើស
ប្រព័ន្ធបូមធូលី៖
|
Ⅰ លក្ខណៈបច្ចេកទេស | |
អតិបរមា។ សីតុណ្ហាភាព | 1200 ℃ (ខ្សែកំដៅ) 1350 ℃ (ឧបករណ៍កម្តៅខ្សែ Molybdenum) 1400 ℃ (ធាតុកំដៅ SiC) 1700 ℃ (ធាតុកំដៅ MoSi) 2200 ℃ (ធាតុកំដៅក្រាហ្វិច) |
អ៊ីសូឡង់បន្ទប់ឡ | 1200 ℃ (បន្ទះសរសៃសេរ៉ាមិច) 1350 ℃ (សន្លឹក Molybdenum និងសន្លឹកដែកអ៊ីណុក) 1400 ℃ (បន្ទះសរសៃសេរ៉ាមិច) 1700 ℃ (បន្ទះសរសៃសេរ៉ាមិច) 2200 ℃ (មានអារម្មណ៍កាបូន) |
រចនាសម្ព័ន្ធឡ | ● ស្រទាប់ពីរជាន់ធ្វើពីដែកកាបូនដែលមានប្រព័ន្ធទឹកត្រជាក់ ដើម្បីធានាបាននូវផ្ទៃខាងក្រោម 30 ℃ ● ទ្វារឡនៅខាងក្នុងគឺដែកអ៊ីណុកប៉ូលា |
វ៉ុលការងារ | 380V 50HZ 3P (ឬតាមស្តង់ដាររបស់អ្នក) |
អតិបរមា។ អំណាច | 5KW-180KW |
ការត្រួតពិនិត្យសីតុណ្ហភាព | ● ការគ្រប់គ្រងដោយស្វ័យប្រវត្តិ PLC ឬ PID តាមរយៈការគ្រប់គ្រងថាមពល SCR (Silicon Controlled Rectifier) ជាមួយនឹងមុំដំណាក់កាលដែលបញ្ឆេះ ឧបករណ៍កំណត់បច្ចុប្បន្ន។ |
ជម្រើសនៃការគ្រប់គ្រងសីតុណ្ហភាព | ● កម្មវិធី (ឡអាចដំណើរការដោយកុំព្យូទ័រដោយដំឡើងកម្មវិធីបញ្ជា) |
ភាពត្រឹមត្រូវនៃសីតុណ្ហភាព | ± ៣ ℃ |
អត្រាកំដៅ | អត្រាកំដៅ <20 ℃ / នាទី។ |
ThermoCouple | 1200 ℃ (ប្រភេទ S) 1350 ℃ (ប្រភេទ S) 1700 ℃ (ប្រភេទ B) 2200 ℃ (ប្រភេទ W-Re) |
បូមធូលីអតិបរមា | ៣ × ១០-១ ភី |
ម៉ាស៊ីនបូមធូលី | ● 10Pa ជាមួយ Double stages rotary pump ● 7×10-1Pa ជាមួយម៉ាស៊ីនបូមមេកានិក និងស្នប់ឫស ●7×10-3Pa ជាមួយនឹងស្នប់មេកានិក និងស្នប់ចែកចាយ ●7×10-4Pa ជាមួយនឹងស្នប់មេកានិក និងស្នប់ម៉ូលេគុល |
ការធានា | ● ការធានាមានកំណត់រយៈពេលមួយឆ្នាំជាមួយនឹងការគាំទ្រពេញមួយជីវិត។ (ផ្នែកប្រើប្រាស់ដូចជាធាតុកំដៅ និងឈើឆ្កាងមិនត្រូវបានគ្របដណ្តប់ដោយការធានាទេ សូមបញ្ជាទិញជំនួសនៅផលិតផលដែលពាក់ព័ន្ធ) |
វិញ្ញាបនបត្រ | CE |
Ⅱ កំណត់ចំណាំកម្មវិធី | |
ការប្រើប្រាស់ការយកចិត្តទុកដាក់ | ● អត្រាត្រជាក់ក៏មិនត្រូវលើសពី 5 ℃ / នាទីដែរ។ |
ចង្រ្កានបូមធូលីសីតុណ្ហភាពខ្ពស់តាមបំណងដូចខាងក្រោម: (ទំហំផ្សេងទៀតអាចត្រូវបានប្ដូរតាមបំណង)
| ប៉ារ៉ាមែត្រ | ការបញ្ជាក់លម្អិត |
|---|---|
| សារីុ | DW-1200-M |
| វិមាត្របន្ទប់ឡ | 600 × 600 × 2300 មម (អាលុយមីញ៉ូសេរ៉ាមិច) |
| សីតុណ្ហភាពការងារអតិបរមា | 1200 ° C |
| សីតុណ្ហភាពការងាររយៈពេលវែង | 1100 ° C |
| ឯកសណ្ឋានសីតុណ្ហភាព | ± 5 ° C (នៅក្នុងតំបន់ធ្វើការប្រកបដោយប្រសិទ្ធភាព) |
| អត្រាកំដៅ | 0-20 ° C / នាទី (លៃតម្រូវបាន) |
| ម៉ាស៊ីនបូមធូលីចុងក្រោយ | 7×10⁻³ ប៉ា |
| ប្រព័ន្ធបូមធូលី | ម៉ាស៊ីនបូមទឹក: 25 លីត្រ / វិនាទី ម៉ូលេគុលបូម: 1500 លីត្រ / វិនាទី Vacuum Gauge: រង្វាស់អ៊ីយ៉ូដពេញជួរ |
| ការផ្គត់ផ្គង់ថាមពល | 380V, ប្រព័ន្ធបីដំណាក់កាលប្រាំខ្សែ, ថាមពលដែលបានវាយតម្លៃ: 60 kW |
| ធាតុកំដៅ | ឧបករណ៍កម្តៅខ្សែ Molybdenum ជាមួយនឹងការគ្រប់គ្រងពហុតំបន់ |
| ការត្រួតពិនិត្យសីតុណ្ហភាព | ឧបករណ៍បញ្ជា PID ជាមួយនឹងការគ្រប់គ្រងផ្នែកកម្មវិធី Thermocouple: ប្រភេទ B |
| ប្រព័ន្ធត្រជាក់ | ទឹកត្រជាក់ (20 លីត្រ / នាទី) ប្រព័ន្ធឈាមរត់បិទជិត |
| ឧស្ម័នការពារ | ភាពបរិសុទ្ធខ្ពស់ N₂/Ar (ភាពបរិសុទ្ធ 99.999%) |
| ប្រព័ន្ធបញ្ជា | ការគ្រប់គ្រងដោយស្វ័យប្រវត្តិ PLC អេក្រង់ប៉ះ HMI មុខងារកត់ត្រា និងនាំចេញទិន្នន័យ |
| ឧបករណ៍ការពារសុវត្ថិភាព | ការការពារសីតុណ្ហភាពលើស ការការពារលើសសម្ពាធ ការការពារលំហូរទឹក។ ការការពារការដាច់ចរន្តអគ្គិសនី ឈប់សង្រ្គោះបន្ទាន់ |
| ការការពារដែនម៉ាញេទិក | ការការពារការជ្រាបចូលម៉ាញេទិកខ្ពស់។ |
| វិមាត្ររួម | 1800 × 1500 × 2800 ម |
| ទំងន់ | ប្រហាក់ប្រហែល។ ៩.៦ គីឡូក្រាម |
| បរិយាកាសដំណើរការ | ម៉ាស៊ីនបូមធូលី / ឧស្ម័នអសកម្ម |
| របៀបប្រតិបត្តិការ | ស្រេចចិត្ត ដោយស្វ័យប្រវត្តិ/ដោយដៃ |
| លក្ខណៈបច្ចេកទេសនៃការងារ | អង្កត់ផ្ចិត: ម 4 ប្រវែង៖ រហូតដល់ ២០០ ម។ |
| វាលពាក្យស្នើសុំ | ការដុតវត្ថុធាតុដើមម៉ាញេទិក ការរៀបចំមេដែកអចិន្រ្តៃយ៍ដែលមានប្រសិទ្ធភាពខ្ពស់។ |
ខ្សភ្លើងកំដៅ ឡចំហាយសីតុណ្ហភាពខ្ពស់រហូតដល់ 1200 ℃
សារីុ | សីតុណ្ហភាពអតិបរមា | ទំហំអង្គជំនុំជម្រះ | ធាតុកំដៅ | សមត្ថភាព (L) | ថាមពល (KW) | ការខ្វះចន្លោះ |
DW-12HVF-1 | 1200 | 100 * 100 * 100 | ខ្សែភាពធន់ | 1 | 1.2 | 7*10-3Pa |
DW-12HVF-5 | 1200 | 150 * 150 * 200 | ខ្សែភាពធន់ | 4.5 | 3.5 | 7*10-3Pa |
DW-12HVF-12 | 1200 | 200 * 200 * 300 | ខ្សែភាពធន់ | 12 | 5 | 7*10-3Pa |
DW-12HVF-36 | 1200 | 300 * 300 * 400 | ខ្សែភាពធន់ | 36 | 12 | 7*10-3Pa |
DW-12HVF-64 | 1200 | 400 * 400 * 600 | ខ្សែភាពធន់ | 96 | 24 | 7*10-3Pa |
DW-12HVF-125 | 1200 | 500 * 500 * 700 | ខ្សែភាពធន់ | 175 | 36 | 7*10-3Pa |
DW-12HVF-216 | 1200 | 600 * 600 * 900 | ខ្សែភាពធន់ | 324 | 56 | 7*10-3Pa |

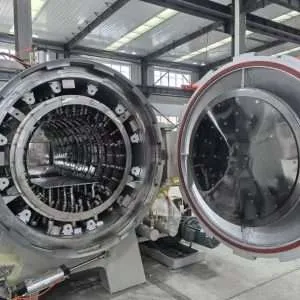

Molybdenum Foil ឡចំហាយសីតុណ្ហភាពខ្ពស់រហូតដល់ 1350℃
សារីុ | ទំហំអង្គជំនុំជម្រះ | បណ្ដោះអាសន្ន។ | ថាមពល(គីឡូវ៉ាត់) | វ៉ុល | ម៉ាស៊ីនបូមធូលីអតិបរមា |
DW-QHM-223 | 200 * 200 * 300 | 1350 ℃ | 42 | 380V | 7 × 10-4 ប៉ា |
DW-QHM-334 | 300 * 300 * 400 | 1350 ℃ | 72 | 380V | |
DW-QHM-446 | 400 * 400 * 600 | 1350 ℃ | 120 | 380V | |
DW-QHM-557 | 500 * 500 * 700 | 1350 ℃ | 160 | 380V | |
DW-QHM-669 | 600 * 600 * 900 | 1350 ℃ | 225 | 380V |
MoSi2 កំដៅឡចំហាយសីតុណ្ហភាពខ្ពស់រហូតដល់ 1700 ℃
សារីុ | សីតុណ្ហភាពអតិបរមា (°C) | ទំហំអង្គជំនុំជម្រះ | ធាតុកំដៅ | សមត្ថភាព | ថាមពល | អតិបរមា។ ការខ្វះចន្លោះ |
DW-17VF-1 | 1700 | 100 * 100 * 100 | ម៉ាស៊ីនកម្តៅ MoSi2 | 1 | 1.5 | 7 × 10-3 ប៉ា (7 × 10-5 mbar) |
DW-17VF-5 | 1700 | 150 * 150 * 200 | ម៉ាស៊ីនកម្តៅ MoSi2 | 4.5 | 5 | |
DW-17VF-12 | 1700 | 200 * 200 * 300 | ម៉ាស៊ីនកម្តៅ MoSi2 | 12 | 8 | |
DW-17VF-36 | 1700 | 300 * 300 * 400 | ម៉ាស៊ីនកម្តៅ MoSi2 | 36 | 12 | |
DW-17VF-80 | 1700 | 400 * 400 * 600 | ម៉ាស៊ីនកម្តៅ MoSi2 | 96 | 30 | |
DW-17VF-175 | 1700 | 500 * 500 * 700 | ម៉ាស៊ីនកម្តៅ MoSi2 | 175 | 45 | |
DW-17VF-324 | 1700 | 600 * 600 * 900 | ម៉ាស៊ីនកម្តៅ MoSi2 | 324 | 70 |
ឡចំហាយក្រាហ្វិចសីតុណ្ហភាពខ្ពស់រហូតដល់ 2200 ℃
សារីុ | តំបន់កំដៅ (Dia.* កម្ពស់) | សីតុណ្ហាភាព | ថាមពល | វ៉ុល | អតិបរមា។ បូមធូលី |
DW-22STV-20 | Φ80× ១១០០ ម | 2200 ℃ | 20kW | 380V | 7 × 10-3 ប៉ា (7 × 10-5 mbar) |
DW-22STV-25 | Φ90× ១១០០ ម | 2200 ℃ | 25kW | 380V | |
DW-22STV-40 | Φ140× ១១០០ ម | 2200 ℃ | 40kW | 380V | |
DW-22STV-50 | Φ160× ១១០០ ម | 2200 ℃ | 50kW | 380V | |
DW-22STV-60 | Φ260× ១១០០ ម | 2200 ℃ | 60kW | 380V | |
DW-22STV-100 | Φ320× ១១០០ ម | 2200 ℃ | 100kW | 380V |
សម្រាប់ដំណើរការកំដៅជាក់លាក់ ក ឡៅតឿមន្ទីរពិសោធន៍ គឺជាស្តង់ដារមាស។ មិនថាអ្នកកំពុងចូលរួមក្នុងការស្រាវជ្រាវសម្ភារៈជាមូលដ្ឋាន បង្កើតយ៉ាន់ស្ព័រកម្រិតខ្ពស់ ឬផលិតសមាសធាតុដែលមានភាពបរិសុទ្ធខ្ពស់ ការវិនិយោគលើបច្ចេកវិទ្យាព្យាបាលកំដៅដោយម៉ាស៊ីនបូមធូលីធានាបាននូវលទ្ធផលដែលអាចទុកចិត្តបាន ធ្វើមាត្រដ្ឋាន និងគ្មានការចម្លងរោគ។
សម្រាប់ព័ត៌មានបន្ថែមអំពីឡចំហាយបូមធូលីក្នុងបន្ទប់ពិសោធន៍ និងការកំណត់រចនាសម្ព័ន្ធផ្ទាល់ខ្លួនសម្រាប់តម្រូវការព្យាបាលកំដៅរបស់អ្នក សូមពិគ្រោះជាមួយក្រុមហ៊ុនផលិតល្បីឈ្មោះ ឬស្នើសុំការណែនាំបច្ចេកទេសលម្អិតដែលតម្រូវតាមកម្មវិធីរបស់អ្នក។
